Civic - Project K.I.T.T.

Vor einiger Zeit als wir vorm Fernseher gesessen und Knight Rider gesehen haben ist es passiert: "So ein rotes Lauflicht will ich auch haben!"

Die Durchführung war natürlich nicht so einfach. Die erste Frage ist, wie bringe ich mehrere Lampen, oder besser LEDs, dazu nacheinander in einer Reihe aufzuleuchten? Zum glück gibt es für so etwas schon fertige Platinen.

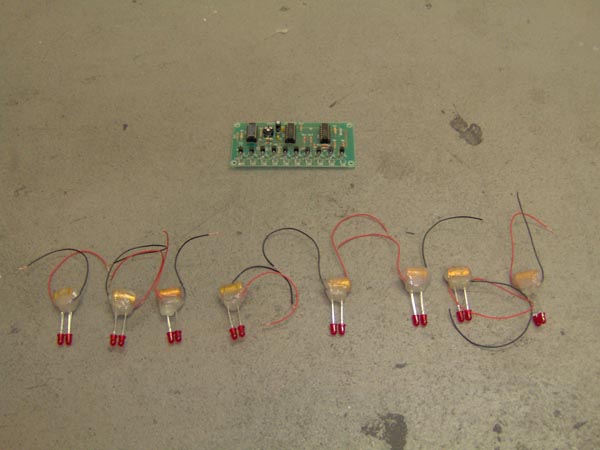

Da eine einzelne LED zu klein ist mussten immer zwei zusammen angesteuert werden und um das ganze etwas flüssiger aussehen zu lassen und natürlich weil es so aussehen soll wie bei Kitt müssen die LEDs mit Hilfe von einem Kondensator nachglühen. Das war viel, sehr viel Lötarbeit!

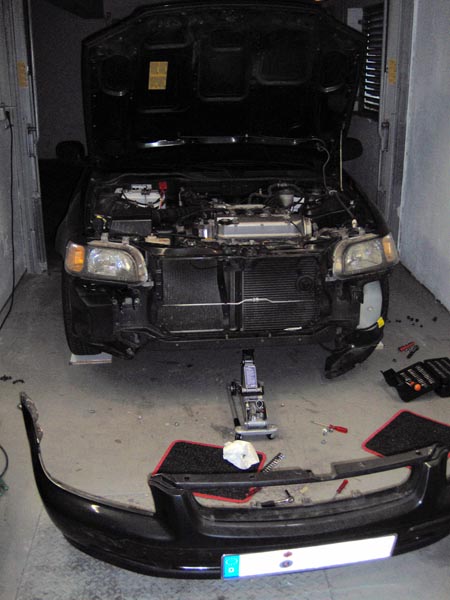

Da wir das Lauflicht in den Kühlergrill einbauen wollen müssen die den auch erst rausbauen. Dazu müssen aber erst die Radkästen und die Stoßstange ab.

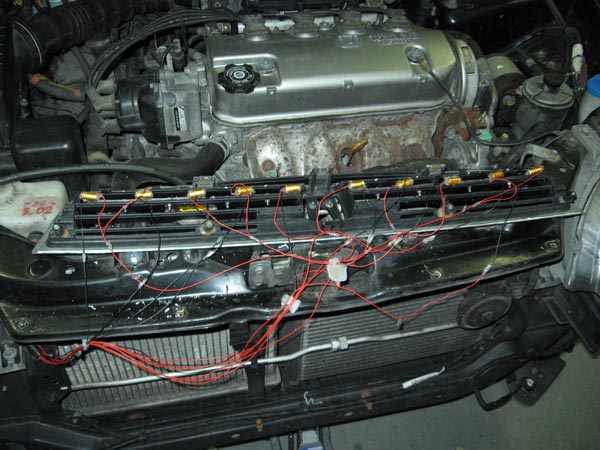

Als nächstes kommen die LEDs in den Kühlergrill:





Wir haben uns entschlossen die Platine in den Innenraum zu bauen weil es dort keine Probleme mit Wasser und Temperatur gibt, die Platine einfach mit verschiedenen Möglichkeiten ansteuerbar ist und man kann die LEDs auch noch anders ansteuern kann.

Also mussten wir einen Kabelbaum mit 11 Kabeln bauen:

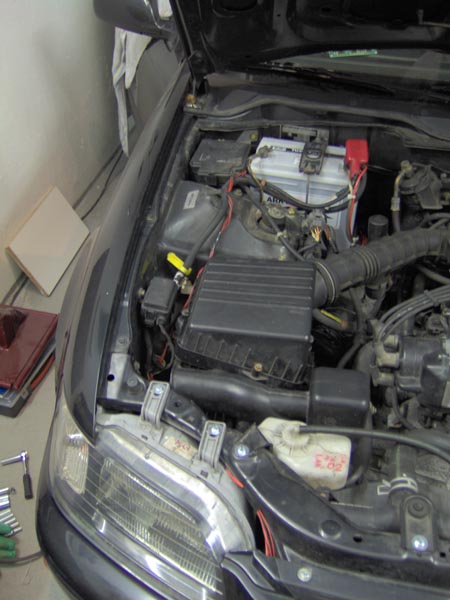

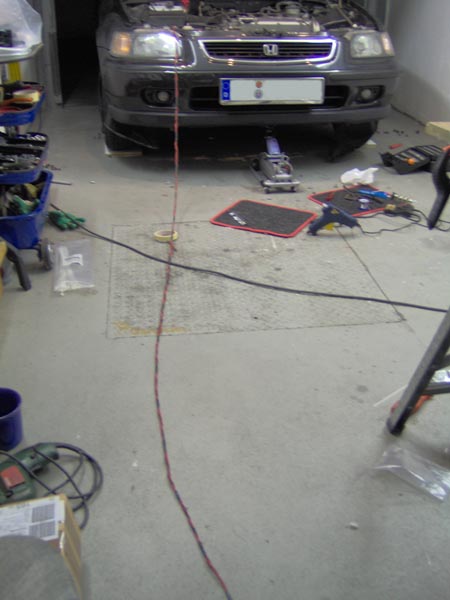

Dann noch den Kabelbaum verlegen...

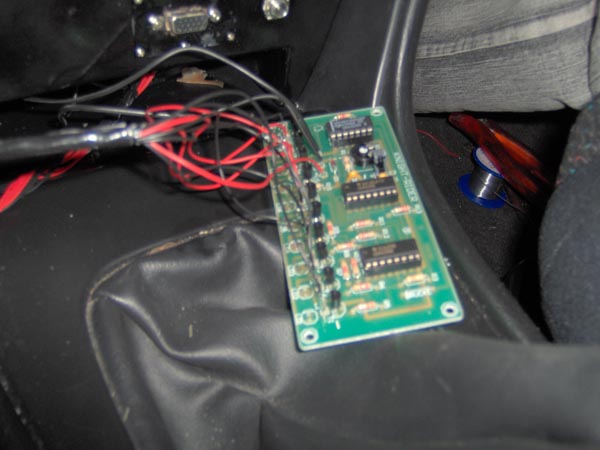

und die Platine im Innenraum anlöten.





Eingeschaltet wird das Lauflicht über einen Schalter, oder wenn man das Auto mit der Fernbedienung auf- bzw. zuschließt werden anstatt die Blinker ein Zeitrelai angesteuert, dass dann das Lauflicht für kurze Zeit einschaltet.

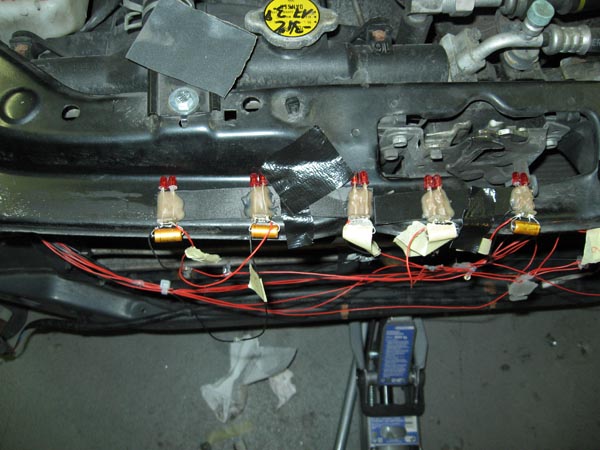

Die LEDs haben leider nicht so gut am Kühlergrill gehalten. Aber auch dafür haben wir eine Lösung. Die LEDs werden auf einen Kunststoffstreifen geklebt, der dann angeschraubt wird.

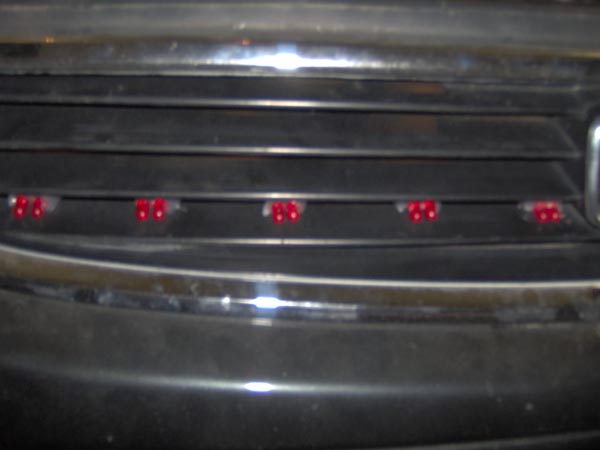

Das kommt dann wieder in den Kühlergrill.

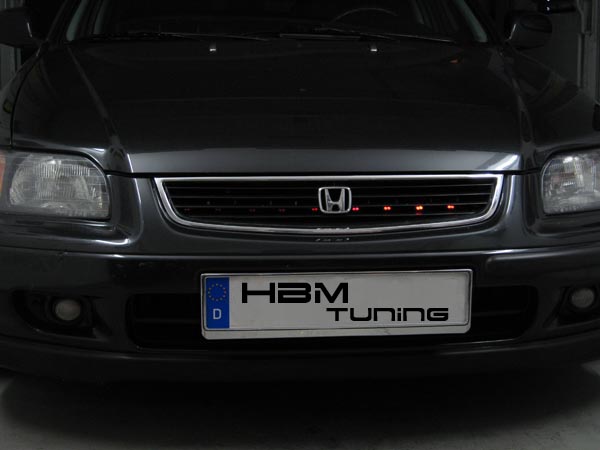

Und so sieht das ganze jetzt aus:
