Civic - Einparkhilfe

Gerade beim rückwärts fahren ist eine Einparkhilfe sehr nützlich. Aber einfach die normale Anzeige einbauen ist langweilig und viel zu unkreativ für uns!

Da kamen wir auf die Idee, dass die Anzeige beim rückwärts fahren erst sichtbar wird, also irgendwo raus fährt. Und da man beim rückwärts Fahren sowieso nach hinten schauen sollte kommt die Anzeige einfach in die Hutablage.

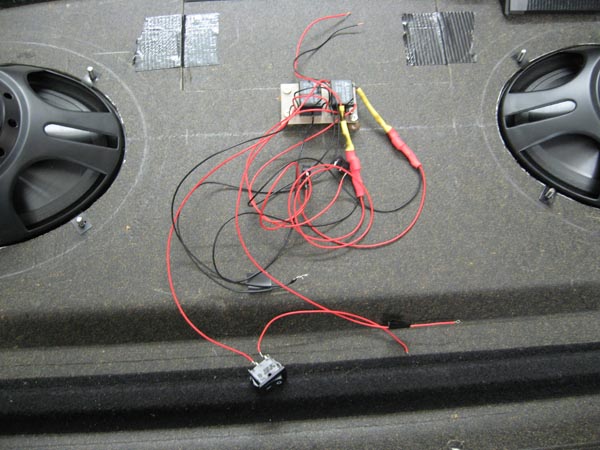

Die erste Herausforderung ist die Elektronik. Das Rückfahrlicht soll das Signal zum ausklappen der Anzeige sein, die mit einem Getriebemotor bewegt wird. Wir haben das Problem mit zwei Relais, ein paar Dioden und zwei Mikroschaltern gelöst.

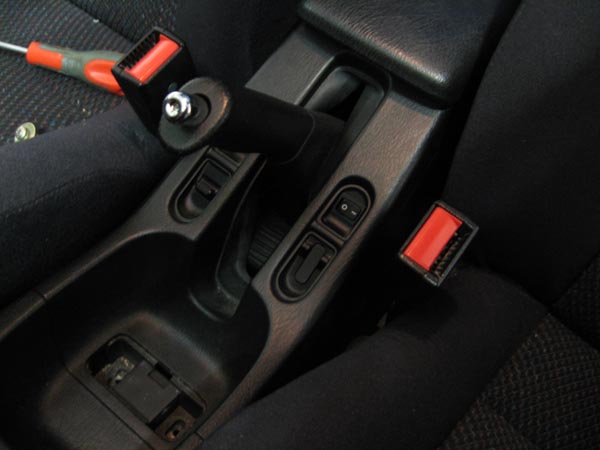

Beim rangieren soll die Anzeige natürlich nicht dauernd auf und zu klappen, also muss noch ein Schalter verbaut werden.

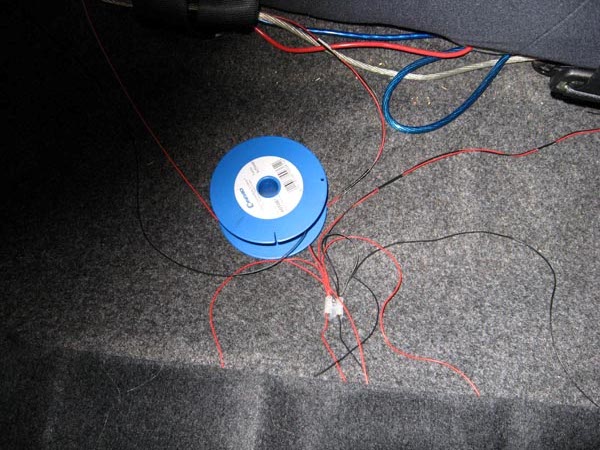

Und natürlich muss der Schalter noch verkabelt werden. (Die vielen Kabel sind übrigens von der Fond Light Show.)

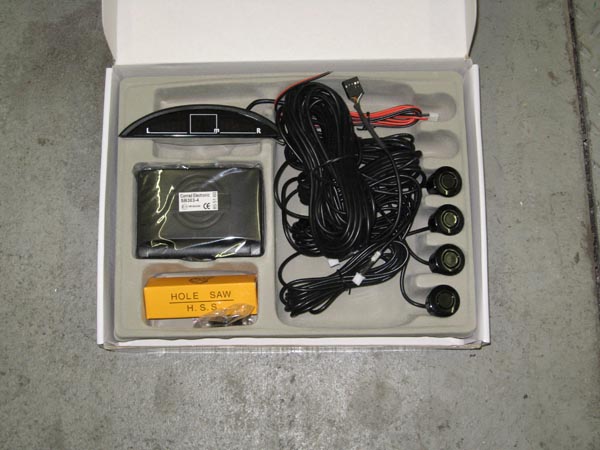

Das ist die Einparkhilfe:

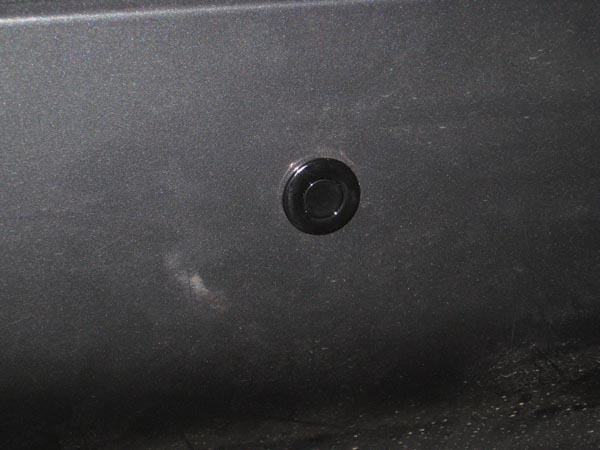

Zuerst kommen die Sensoren in die Stoßstange.

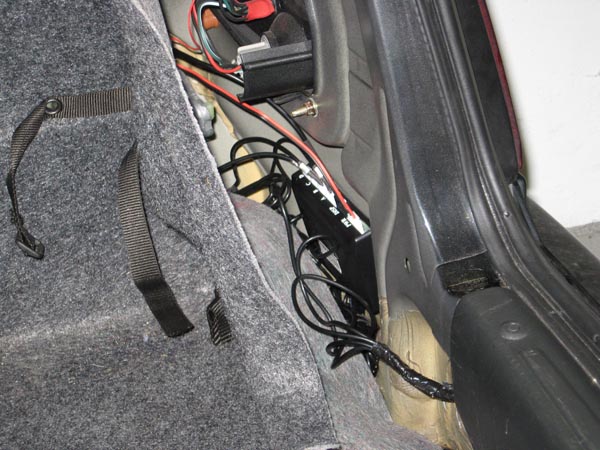

Dann noch die Steuerungseinheit anschließen und ein Normalsterblicher wäre fertig...aber wir sind noch lange nicht fertig!!!

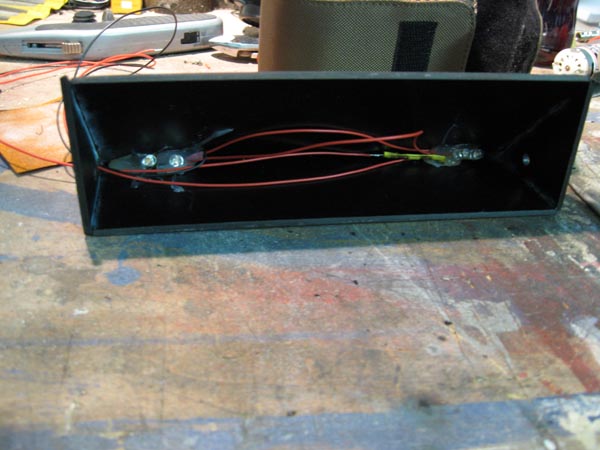

Das Displaygehäuse bekommt natürlich noch ein paar LEDs verpasst. Wenn das Display auf oder zu klappt sollen rote LEDs leuchten, wenn das Display aufgeklappt ist sollen grüne LEDs leuchten.

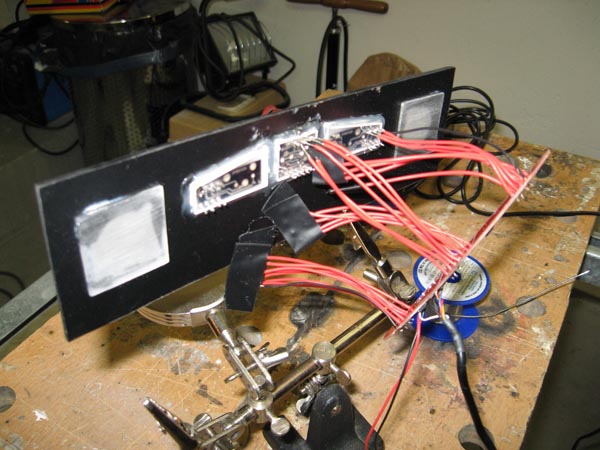

Die LED Displays haben wir aus der originalen Verkleidung raus genommen und löten sie mit Kabeln wieder an die Platine an.

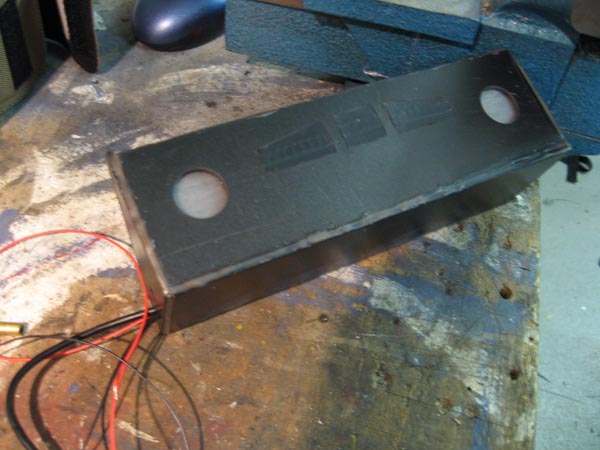

Jetzt kann das Displaygehäuse zusammengebaut werden.

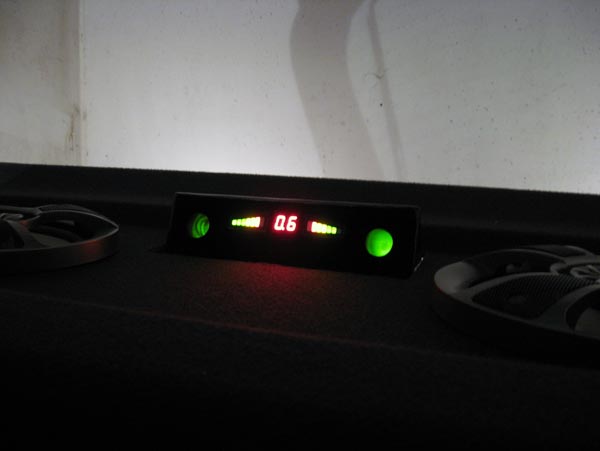

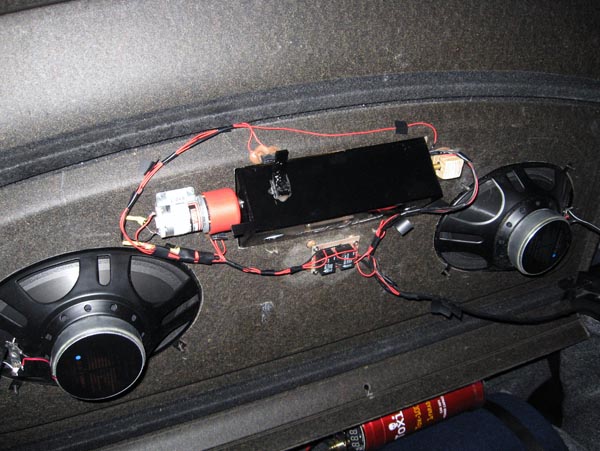

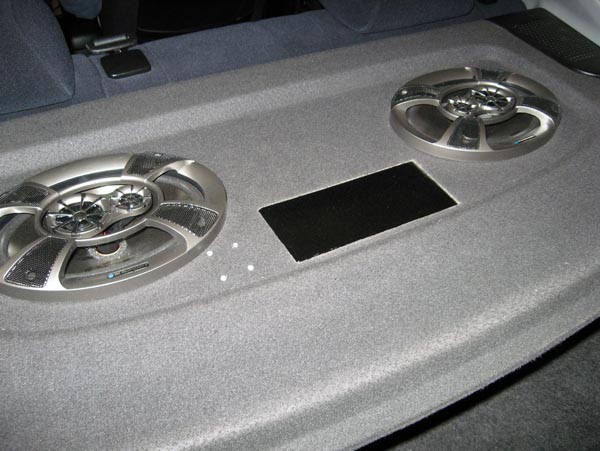

Nur noch ein bisschen spachteln und lackieren, dann kann die Anzeige schon eingebaut werden.









Und hier noch ein kleines Video!
