Armaturenbeleuchtung

Die originale Hintergurndbeleuchtung war sehr schwach und hat den Tacho und Drehzahlmesser nicht richtig ausgeleuchtet. Das lässt sich natürlich ändern. Und wenn man schon dabei ist die Hintergrundbeleuchtung zu ändern kann man sich natürlich auch noch eine schöne Farbe aussuchen.

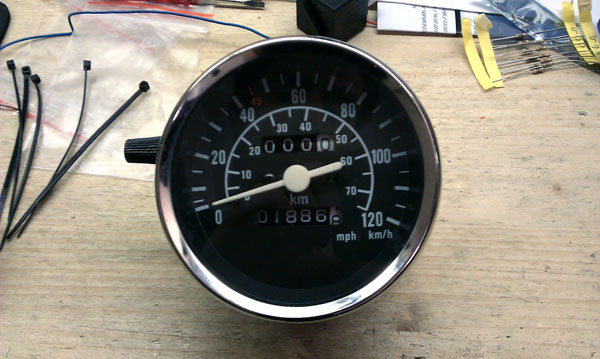

So sieht der Tacho aus:

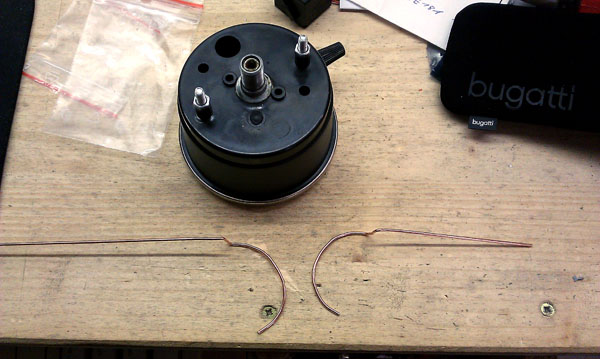

Damit auch alle Zahlen richtig beleuchtet werden und wir keine zusätzlichen Löcher in das Gehäuse bohren wollten haben wir uns dazu entschlossen Bügel aus Schweißdraht zu biegen, an die die LEDs befestigt werden.

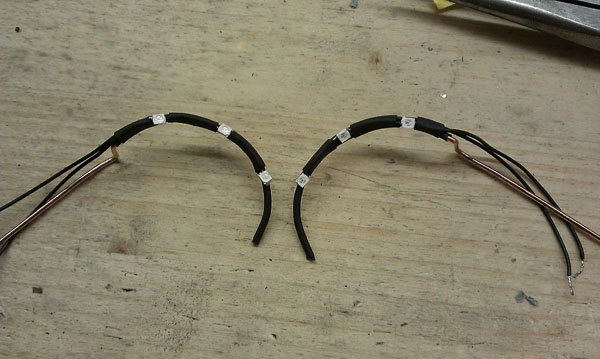

Da in dem Tacho nicht viel Platz ist haben wir SMD LEDs benutzt. Sie haben einen Abstrahlwinkel von 110° und eine Lichtstärke von ca. 500 mcd.

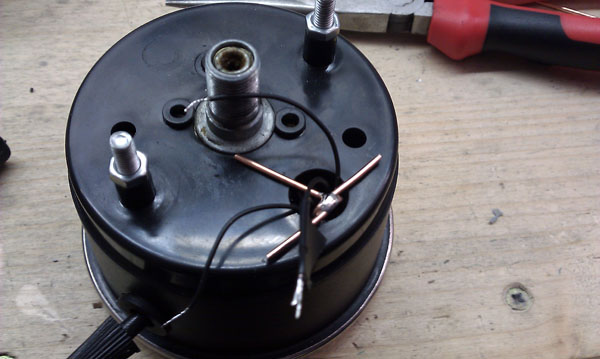

Die Bügel werden durch das Loch für die Glühbirne gesteckt und verlötet. Damit die Bügel sich nicht verdrehen kommt noch ein dritter Steg an die Lötstelle.





Die Bügel haben wir auf der Rückseite vom Tachogehäuse noch mit etwas Kleber fixiert. Sie sollen ja auf keinen Fall verschoben werden oder klappern.

So sieht dann das Ergebnis aus:
